Ejercicios pag 69 del libro de texto. Ej con válvula selectora y válvula de simulación.

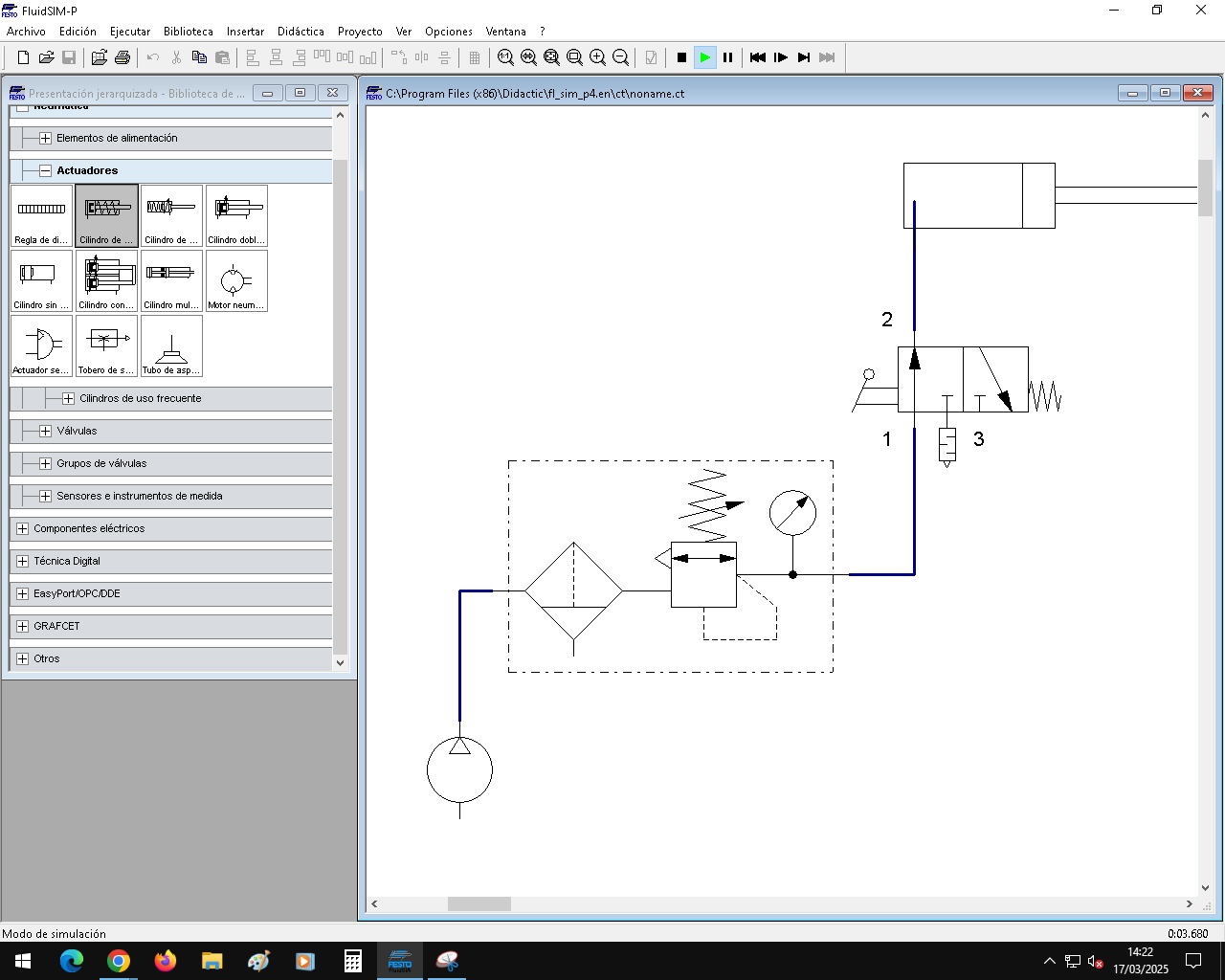

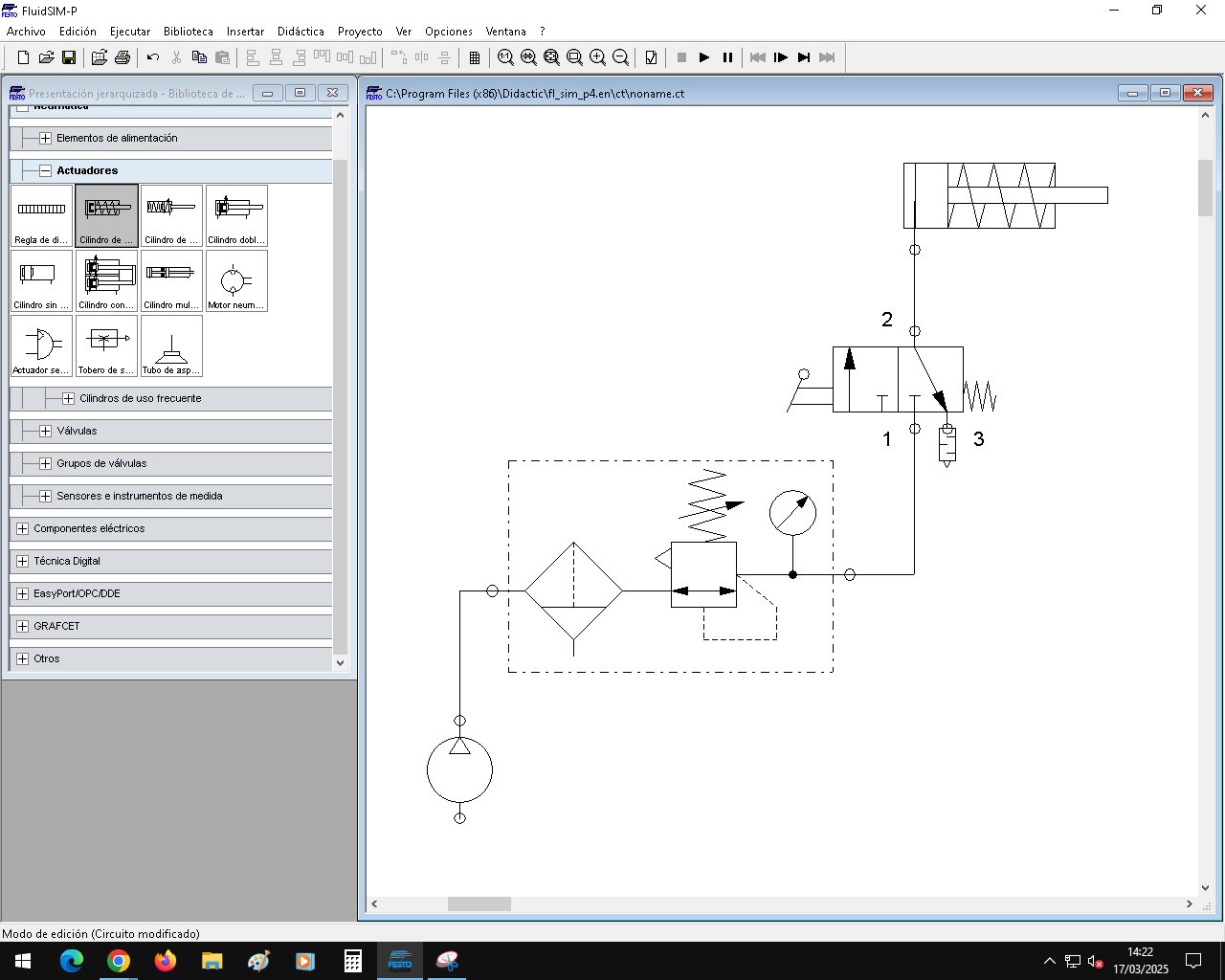

Cilindro SE con válvula 2/3 con palanca en avance por la izquierda y muelle en retroceso en la derecha, alimentada por unidad de mantenimiento ( dos esquemas antiguos )

Ejemplo página 47 Esquema puertas lógicas simplificado por karnaugh

 Un sistema de accionamiento de un motor eléctrico está gobernado por tres finales de carrera, A, B, C, de modo que funciona sise cumple alguna de las siguientes condiciones:

A en reposo - B en reposo

A en reposo - B accionado

A accionado - B en reposo

A accionado - B accionado

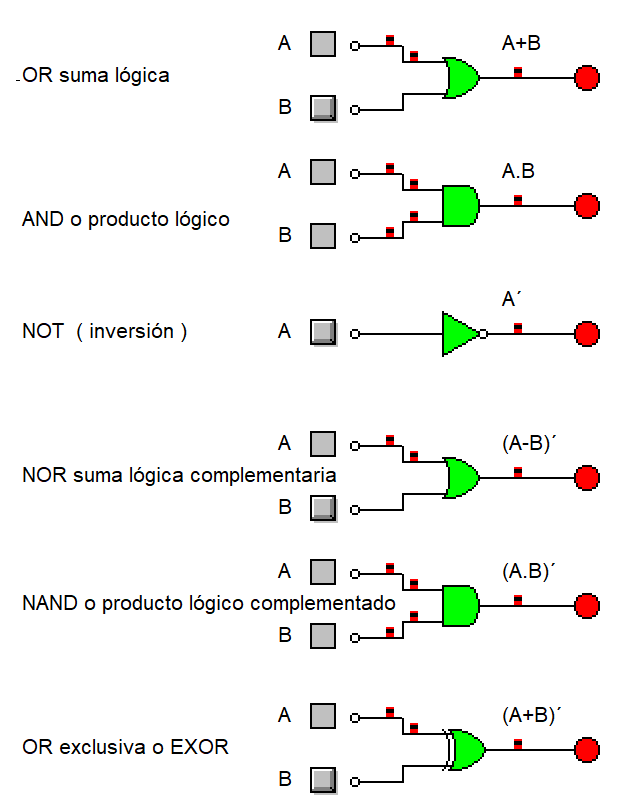

Tabla de puertas lógicas cocodrile







Esquema con crocodile del circuito temporizador a la desconexión (fig 2.30) y al encendido (fig 2.31) pag.38

Cuando conecto el interruptor en el circuito de arriba, la bombilla incandescente se enciende al instante. Sin embargo cuando utilizo el circuito inferior, tarda un tiempo en encenderse, y un tiempo en apagarse. Un posible uso es la acumulación de energía instantánea para, por ejemplo activar un flash de una cámara fotográfica que dá más luz que la que daría el montaje sin condensador, ya que éste puede acumular energía.

Componentes eléctricos utilizados y función que cumplen:

Batería: . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Condensador: . . . . . . . . . . . . . . . . . . . . . . . .
Interruptor: . . . . . . . . . . . . . . . . . . . . . . . . . .
Relé: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bombilla incandescente: . . . . . . . . . . . . . . .
